여러 상태 단서를 HI로 요약하기
EQ-005의 센서·점검·DGA·운전 조건을 건전성 지수로 합치고 열 이상 결과와 구분해 읽습니다.
이번 단계의 질문
서로 다른 검사 결과를 한 설비의 현재 상태로 어떻게 요약할까요?
왜 지금 필요한가
센서 값, 점검 결과, DGA, 부하율은 단위와 수집 주기가 다릅니다. 한 값만 보고 판단하면 다른 단서가 가리키는 열화를 놓칠 수 있으므로 같은 방향의 종합 점수가 필요합니다.
건전성 지수(Health Index, HI)는 건강검진의 종합표와 비슷합니다. 여러 검사 결과를 0–100점으로 바꾸고 가중해 현재 상태를 요약합니다. 이 시나리오에서는 점수가 높을수록 상태가 양호하며, HI가 남은 수명이나 고장 시점을 직접 뜻하지는 않습니다.
직접 해보기

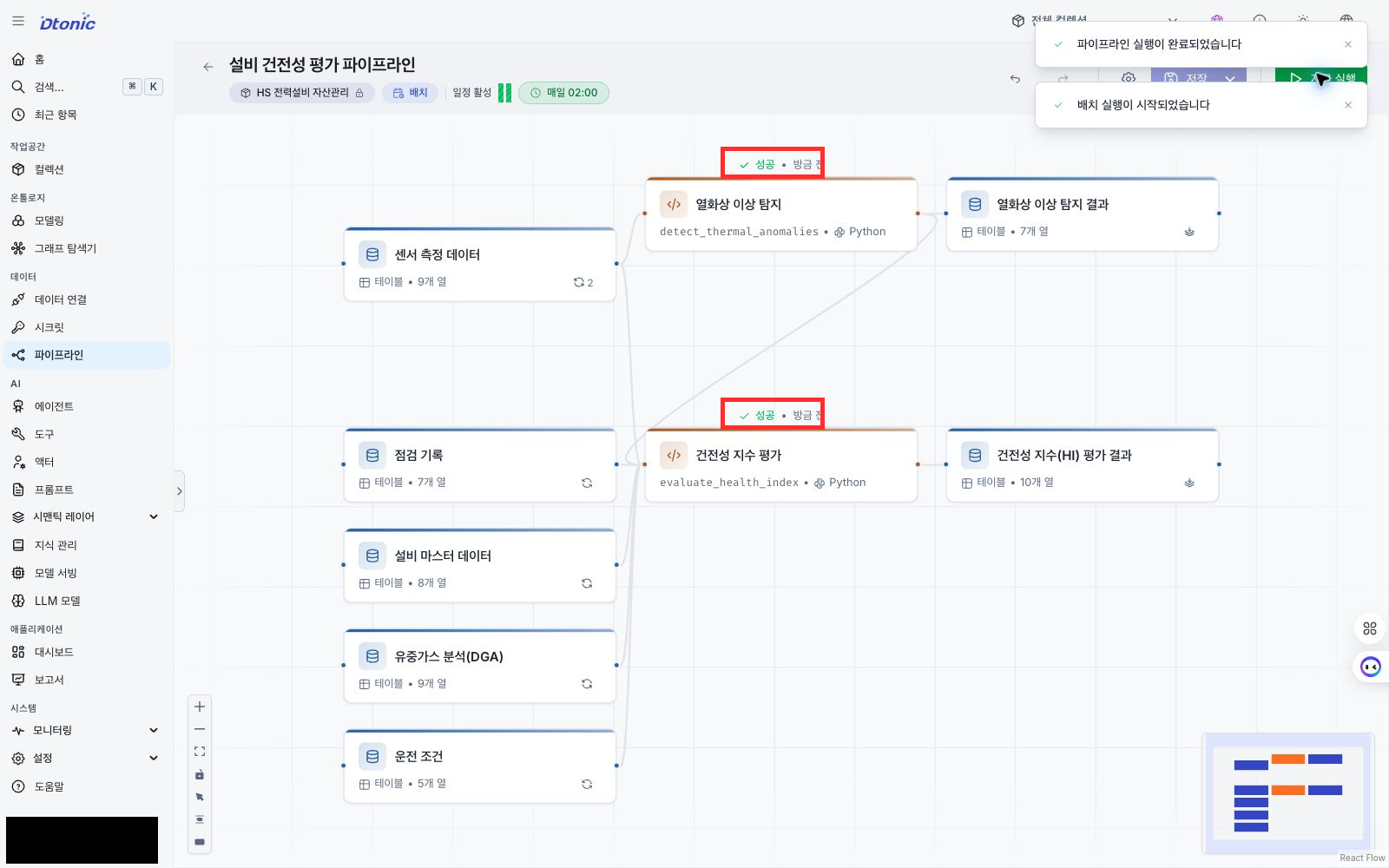

HS 전력설비 자산관리의 설비 건전성 평가 파이프라인(health_assessment)을 열고
Run을 선택합니다. 파이프라인은 두 코드를 실행합니다.
- 열화상 이상 탐지는 온도 측정값에서 Z-score, IQR, CUSUM 단서를 합칩니다.
- 건전성 지수(HI) 평가는 설비 연령, 센서, 점검, DGA, 운전 부하를 합칩니다.

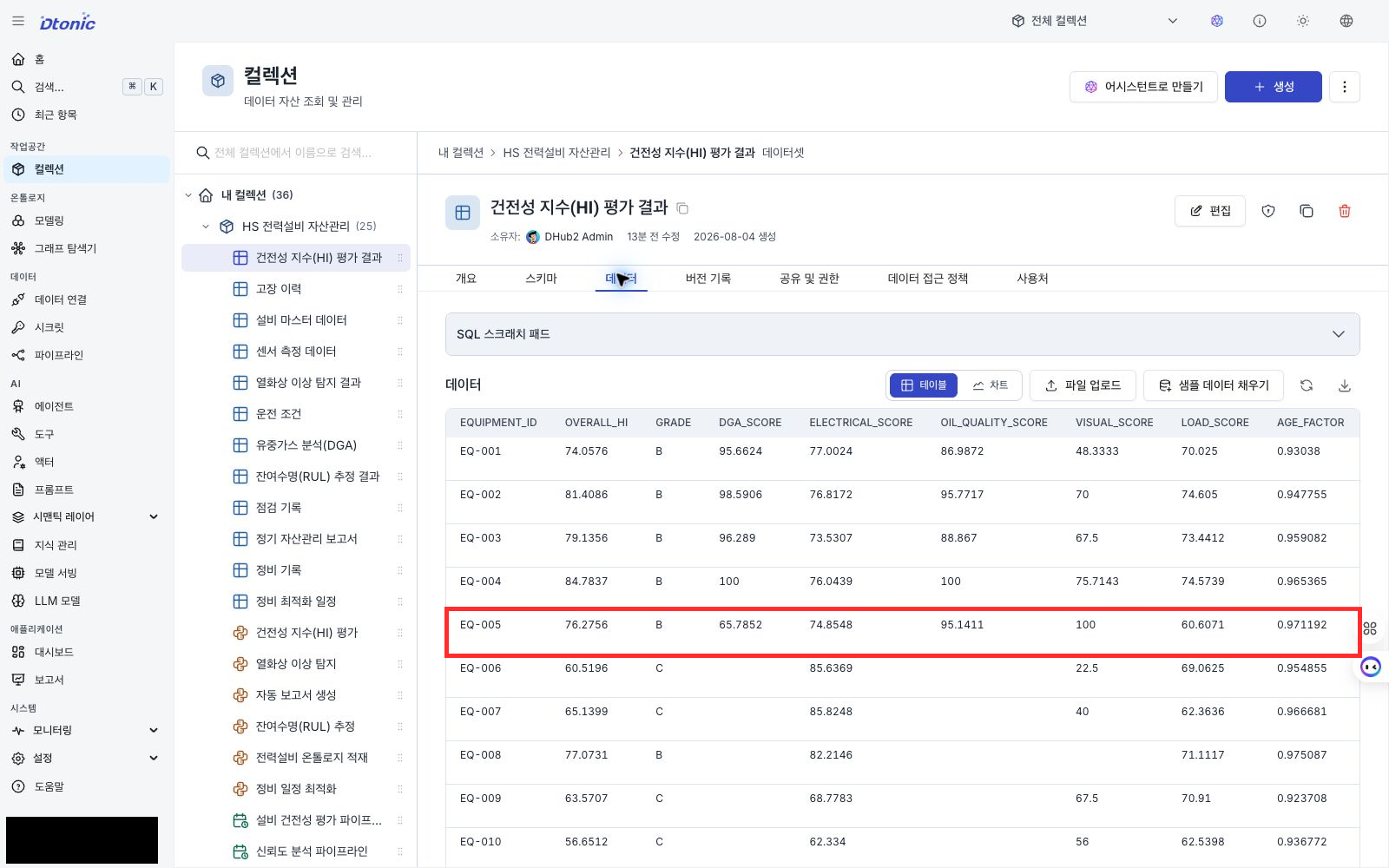

완료되면 건전성 지수(HI) 평가 결과에서 EQ-005를 찾습니다.
이 화면이 나오면 성공
HI 결과는 설비마다 한 행씩 10행이고, 등급은 B 6대와 C 4대로 나뉩니다. EQ-005에는
다음 값이 나타납니다.
| 상태 단서 | 점수 | 읽는 방법 |
|---|---|---|
| DGA | 65.7852 | 변압기 절연유의 가스 여섯 종류를 최신 시료에서 비교한 결과 |
| 전기 신호 | 74.8548 | 부분방전과 진동 측정값의 상태 점수 |
| 절연유 | 95.1411 | CO와 CO2 성분을 따로 요약한 결과 |
| 육안 점검 | 100.0000 | 현재 기록된 점검 1건이 normal |
| 운전 부하 | 60.6071 | 부하율을 기준 범위와 비교한 결과 |
| 연령 보정 | 0.971206 | 설치 연령을 종합 점수에 곱한 계수 |
| 종합 HI | 76.2767 (B) | 현재 상태를 여러 단서로 합친 요약 |
열화상 이상 탐지 결과는 10행 중 5행에서 anomaly_flag = true입니다. EQ-005는
false, 점수 0.2000입니다.
결과를 읽어 봅니다
EQ-005의 열 이상 플래그가 거짓이라고 해서 정비 필요가 없다고 결론 내릴 수는 없습니다.
열 이상은 온도 시계열의 한 종류 신호이고, HI는 DGA·전기·점검·부하·연령을 함께 봅니다.
이번 결과에서는 정상 점검과 높은 절연유 점수가 낮은 DGA·부하 점수와 함께 반영돼
76.2767점, B등급이 됐습니다.
깊이 보기 — 데이터가 없는 설비의 가중치는 어떻게 되나요?
DGA는 변압기에만 있으므로 GIS와 케이블에는 DGA 점수가 없습니다. 현재 코드는 없는 항목을 0점으로 두지 않고, 사용할 수 있는 항목의 가중치 합으로 다시 나눕니다. 따라서 점수의 구성 근거를 비교할 때는 종합 HI뿐 아니라 어떤 하위 점수가 있었는지도 확인해야 합니다.
다음 판단
HI로 현재 상태를 요약했지만 설비가 얼마나 더 버틸지는 아직 알 수 없습니다. 다음 챕터에서는 고장 이력과 운전 조건으로 RUL을 추정하고, 한 숫자 대신 범위로 읽습니다.
